產品參數

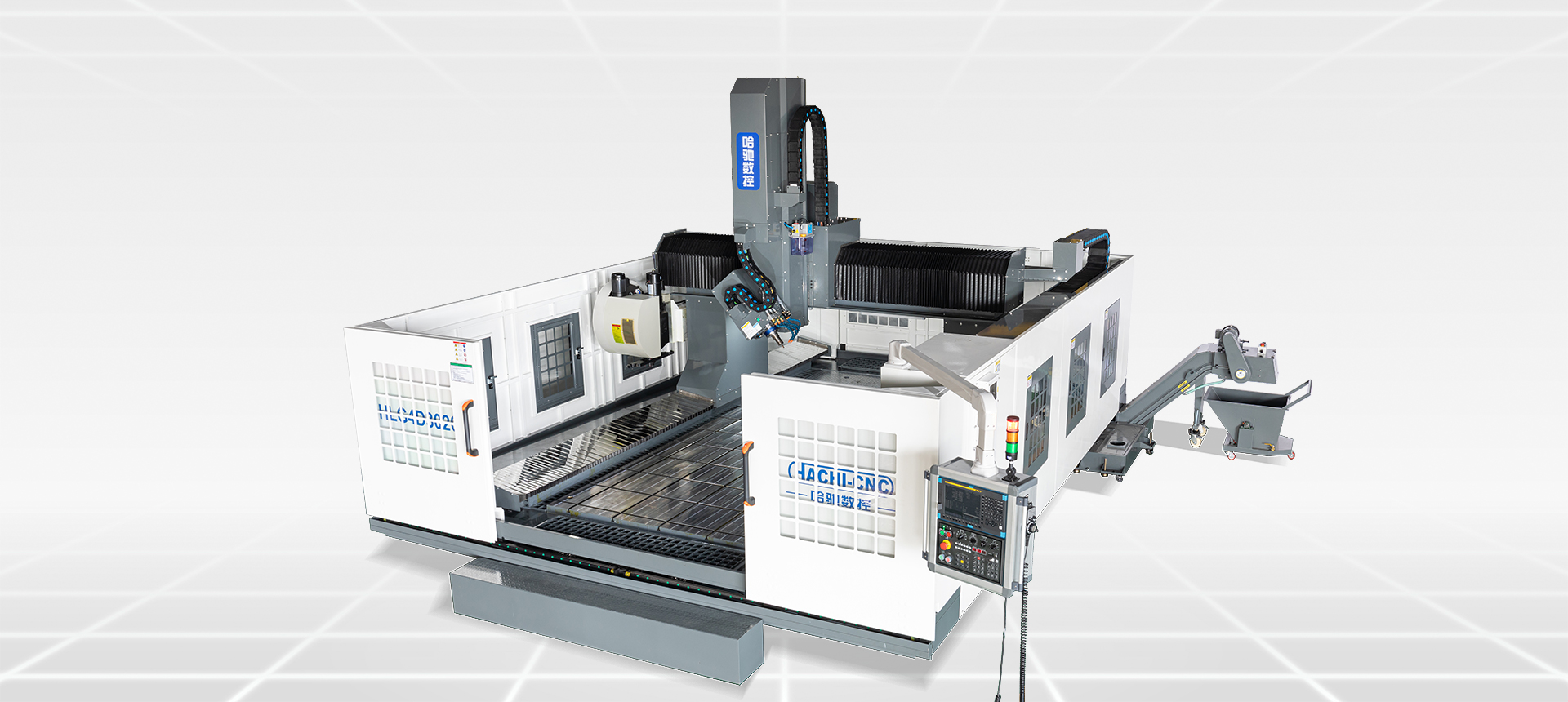

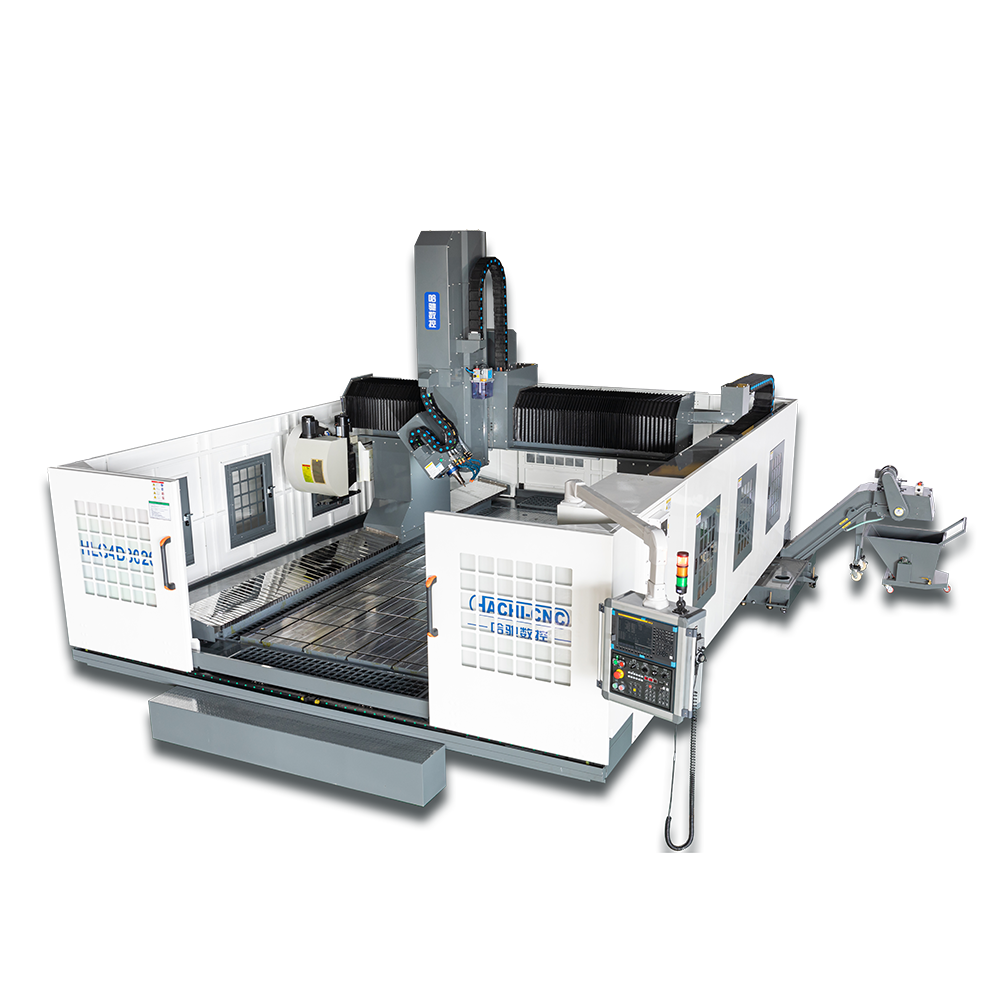

設備介紹：本機器是一臺集鉆孔、攻牙、銑削為一體的CNC四軸龍門加工中心，適用于各種鋼、鋁、銅等金屬與非金屬的加工。
配置簡介：采用直徑150/155mm的BBT40電主軸，進口高端專用數控系統，配有自動排屑機。
應用領域：廣泛應用于航天工業、汽車配件（汽車保險杠、新能源汽車電池托盤）、板材類加工、軌道交通等，以及各種異形曲面工件加工。
特點概述：擁有B軸旋轉功能，旋轉角度±90°，加工精度高。
HLG4D 系列參數 HLG4D Series Technical Parameter Table
| 項目 | 單位 | 參數 |
| 行程 | X軸 | mm | 3000 |
| Y軸 | mm | 2000 |
| Z軸 | mm | 800 |
| 主軸鼻端到工作臺端面距離 | mm | 100 |
| 移動 | 快移速度X/Y/Z | m/min | 50 | 50 | 30 |
| 切削進給 | mm/min | 15000 | 15000 | 15000 |
| 精度 | 定位精度（全程）X/Y/Z | mm | 0.03 | 0.03 | 0.02 |
| 重復定位精度X/Y/Z | m/min | ±0.03/500 | ±0.03/500 | ±0.02/500 |
| B軸 | 分割精度 | sec | 10 |
| 重復精度 | sec | 4 |
| 旋轉角度 |
| ±90° |
| 電主軸 | 主軸旋轉 | rpm | 16000/20000 |
| 主軸錐孔 |
| BBT40標準錐度 |
| 主軸功率 | KW | 16/11 |
| 伺服功率 | 三軸伺服馬達X/Y/Z
| KW | 3.0+3.0 | 3.0 | 3.0 |
| 項目 | 單位 | 參數 |
| 刀庫 | 刀庫形式 |
| 圓盤式 |
| 刀柄規格 |
| BBT40 |
| 刀具數量 | 把 | 24 |
| 換到時間（刀對刀） | sec | 1.8s |
| 拉釘形式 |
| 45° |
| 潤滑冷卻 | 潤滑系統 |
| 自動導軌油潤滑裝置 |
| 冷卻系統 |
| 噴水+噴霧切削冷卻系統 |
| 動力 | 電力 | KVA | 40（380V、50HZ） |
| 氣源 | Mpa | 0.6-0.9 |
| 機械規格 | 操作系統 |
| FANUC/MITSUBISHI |
| 機床高度（Z軸正極限） | mm | 約3800 |
| 機床寬度（Y軸正極限） | mm | 約4600+1300 |
| 整機長度 | mm | 小于0.5G |
| 占地面積 | mm2 | 6200+700*4600+1300 |
| 整機重量 | KG | 約14500 |
